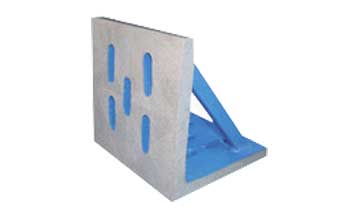

直角尺弯板

时间：2012-07-03 07:37:42　作者：admin　点击： 236次



　　直角尺弯板适用于机床，机械设备及零部件的垂直度检验，安装加工定位，划线等是机械行业中的重要测量工具，并在加工中作配套工作台使用。它的特点是精度高，稳定性好，便于维修。直角弯板材质和铸铁平板材质相同，都是采用高强度的灰铸铁。
　　规格：300*200*250～700*400*500（毫米）　精度：0级、1级、2级、3级。

规格	测量面对基面垂直度			测量面平面度或直线度			基面平面度或直线度
	精度等级
	1级	2级	3级	1级	2级	3级	1级	2级	3级
200×200	8	16	30	4	8	16	6	12	24
300×200	10	20	40	5	10	20	8	16	30
300×300	10	20	40	5	10	20	8	16	30
400×300	12	24	45	6	12	24	10	20	40
400×400	12	24	45	6	12	24	10	20	40
500×400		28	50		14	28		24	48
500×500		28	50		14	28		24	48
800×600		35	60		18	35		28	55
