      铸铁平板

      时间:2012-07-03 07:13:26 作者:admin 点击: 213次

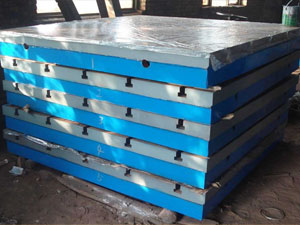

    铸铁平板

    铸铁平板是用于工件检测或划线的平面基准器具。
    按其材质分为钢制平板、铸铁平板和岩石平板。
    按其结构,铸铁平板分为筋板式和箱体式,岩石平板分为凸缘式和无凸缘式。
    按其用途分为检验平板、划线平板和压砂平板。
    按其准确度级别分为00、0、1、2、3级平板,其中2级以上为检验平板,3级为划线平板。
    这样的划分进一步保证了高精度平板的工艺性能和内在质量。
    比重:2970-3070kg/m3
    抗压强度:245-254kg/mm2
    弹性磨量:1.27-1.47N/mm2
    线膨胀系数:4.6×10—6/℃
    吸水率0.13%
    肖氏硬度HS70以上。
    检验标准:用涂色法检验。
    0级1级平板平台在每边为25㎜平方的范围内不少于25点。
    2级平板平台在每边为25㎜平方的范围内不少于20点。
    3级平板平台在每边为25㎜平方的范围内不少于12点。

    铸铁平板用途:适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是最不可缺少的平面基准量具。

    铸铁平板材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度或自然时效2-3年)因此该产品的精度稳定,耐磨性能好。铸铁平板规格:200×200—2000×4000,(特殊规格可根据需方图纸制作或双方商定生产加工)铸铁平板精度:按国家标准计量检定规程执行,分别为0、1、2、3和精刨五个等级。
